一、什么叫有源滤波电路什么叫无源滤波分别是怎样定义的1、无源滤波电路：若滤波电路仅由无源元件（电阻、电容、电感）组成。 2、有源滤波电路：若滤波电路不仅由无源元件，还由有源元件（双极型管、单极型管、集成运放）组成。 3、有源电路说白点就是

一、什么叫有源滤波电路什么叫无源滤波分别是怎样定义的

1、无源滤波电路：若滤波电路仅由无源元件（电阻、电容、电感）组成。

2、有源滤波电路：若滤波电路不仅由无源元件，还由有源元件（双极型管、单极型管、集成运放）组成。

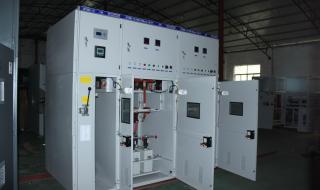

有源滤波柜

3、有源电路说白点就是元件必须有工作电源支持。无源电路中的器件不需要工作电源支持。

4、这里可理解源就是电源。

5、无源电路中的信号如果没有外部信号补充最后将衰减为零，有源元件定义为可以给外部电路提供大于零的平均功率的元件，而且该平均功率可以持续无限长的时间；反之，则是无源元件。这时候可理解源就是有源元件提供的信号源。

二、二极管有源滤波作用吗

二极管可以滤波也就是用了二极管正向导通O.15至O.7v压降为条件做为数字滤波器。大规模集成电路中滤波、数通、信号识别均由二极管组成。只是没有电容效果明显。但和我的想法不一样，之前是想低频二极管在高频纹波上会导通从而滤除，但这个仿真数据好像是因为PN结电容才达到滤波的效果。

三、无源和有源滤波器各有什么特点

有源滤波器：

1、滤波精度高，谐波电流滤除率可达97%以上；

2、滤波范围广，滤波次数：2--50次谐波及间谐波；

3、对负载的波动响应快，响应时间为1us；

4、动态注入电流以抑制谐波和补偿功率因数；

5、不会与系统发生谐振；

6、可多台组合扩展容量；

7、抑制系统过电压，改善系统电压稳定性

8、阻尼电力系统功率振荡；

9、能抑制电压闪变、补偿三相不平衡、提高功率因数；

10、系统的自我保护和稳定性极强。

无源滤波器：

结构简单、成本低廉、运行可靠性较高、运行费用较低等优点，被广泛应用谐波治理。

四、有源滤波器配置标准

1.额定工作电压：380V/220V，50Hz

2.额定谐波补偿容量：50A/100A/150A/200A

3.整机功耗：小于容量的3%

4.抑制谐波效果：达到国标要求，稳态THD可降低至5%以下

有源滤波柜

5.额定绝缘电压：3000V AC，2500V DC

五、有源滤波在冷冻库的应用

有源滤波器可以应用于冷冻库，主要目的是消除冷冻系统中的噪声，改善电源质量，提供稳定的电源供应。
冷冻库中的冷冻系统通常使用电动压缩机、风扇和其他电器设备。这些设备在运行过程中会产生噪声和电磁干扰。有源滤波器可以通过降低这些噪声和干扰来提高冷冻系统的工作效率和稳定性。
具体来说，有源滤波器可以在冷冻系统电源输入端安装，通过探测电源电压和电流的变化，并根据需要动态调整输出波形，消除电源中的谐波、噪声和电磁干扰。这样可以确保冷冻系统获取稳定的电源供应，减少设备运行时的电动压缩机的振动和噪音。此外，有源滤波器还可以降低电器设备之间的相互干扰，提高整个冷冻系统的工作效率和可靠性。
总之，有源滤波器在冷冻库中的应用可以提高冷冻系统的工作效率和稳定性，减少噪声和干扰，确保设备正常运行和产品质量。
