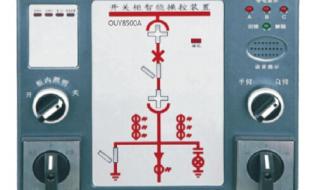

什么是母联开关柜开关柜智能操控装置

2026-01-17 15:332840 悟盼夏

一、什么是母联开关柜母联开关柜是一种用于电力系统中的重要设备，用于连接和控制多个电源和负载。它通常由主开关、断路器、保护装置和控制装置组成。母联开关柜能够实现电源的切换、分配和保护，确保电力系统的稳定运行。它广泛应用于电力输配电站、工业厂房

一、什么是母联开关柜

母联开关柜是一种用于电力系统中的重要设备，用于连接和控制多个电源和负载。它通常由主开关、断路器、保护装置和控制装置组成。母联开关柜能够实现电源的切换、分配和保护，确保电力系统的稳定运行。它广泛应用于电力输配电站、工业厂房和商业建筑等场所。母联开关柜具有可靠性高、操作简便、安全可靠等特点，是电力系统中不可或缺的重要设备。

二、中置式开关柜和手车式区别

1、中置式开关柜和手车式开关柜在电力系统中的应用各有特色，它们之间的主要区别体现在以下几个方面：

2、操作方式与便利性：

3、中置式开关柜通过电动机驱动操作机构，实现开关柜内部断路器等设备的连接或隔离。这种设计使得中置式开关柜可以实现远程控制，大大提高了操作的便利性和安全性。此外，其防误操作能力也相对更高。

4、手车式开关柜则采用手柄或手动牵引机构作为操作机构，通过人工将开关柜中的断路器等设备手动推拉连接或隔离。虽然这种方式在某些情况下可能较为灵活，但如果操作不当，容易造成安全隐患。

5、应用场景：

6、中置式开关柜通常被用于电力系统的高压主配电柜、电容器柜、配电系统总柜等关键部位，其高可靠性和防误操作能力在这些场合尤为重要。

7、手车式开关柜则更多地用于电力系统的二级供电柜、配电柜、变电站柜等，其移动式结构和简单明了的操作方式使得它在这些场合具有广泛的应用。

8、结构与特性：

9、中置式开关柜内部集成了多种电力设备，如断路器、接触器等，具有高度的集成性，有助于减少电力系统的维护成本和空间占用。此外，其高品质的材料和结构也保证了电力控制和分配的稳定性与可靠性。

10、手车式开关柜则以其结构紧凑、适应性强、可靠性高以及良好的安全性为特点。其内部设施包括自我保护和故障排除机制，以及防止误操作的措施，提高了使用安全性。同时，其移动式结构使得布局和安装变得更为方便，适合在较小的空间内完成高压开关设备的安装。

11、综上所述，中置式开关柜和手车式开关柜各有其独特的优势和适用场景。在选择时，应根据电力系统的具体需求、操作便利性、安全性以及预算等因素进行综合考虑。

三、开关柜控制电路原理

低压配电箱是按电气接线要求将开关设备、测量仪表、保护电器和辅助设备组装在封闭或半封闭金属柜中或屏幅上，构成低压配电装置。正常运行时可借助手动或自动开关接通或分断电路。故障或不正常运行时借助保护电器切断电路或报警。借测量仪表可显示运行中的各种参数，还可对某些电气参数进行调整，对偏离正常工作状态进行提示或发出信号。
