一、执行器行程调整方法1、气动执行器上有二支调节螺栓（两端各有一只），是用于调节缓冲行程的大小（减速）的。气动执行器在行程到位的最后一段距离（根据气缸大小、行程长短而定制的一段慢速缓冲距离，小型气缸一般在10~30mm之间）都有减速缓冲这一

一、执行器行程调整方法

1、气动执行器上有二支调节螺栓（两端各有一只），是用于调节缓冲行程的大小（减速）的。气动执行器在行程到位的最后一段距离（根据气缸大小、行程长短而定制的一段慢速缓冲距离，小型气缸一般在10~30mm之间）都有减速缓冲这一装置。

2、这二支调节螺栓就是用于缓冲调节的。与执行器总行程无关，最终还是要走完全部行程才会停止。气动执行器品种很多，有专门的行程可调气动执行器。形状与结构、调节方式、与你这种完全不同。

电动执行器有分4-20mA信号和普通的电位器反馈信号,选智能表时候要匹配,主控制接电动执行器,设好仪表就可以

1、电动执行机构接线时，需要根据设备说明书正确连接电源线路和信号线路，并仔细检查接线是否牢固，避免出现短路或接触不良的情况。

2、调试时，应先检查电机旋转方向是否正确，然后通过调节控制器参数来控制电机转速和位置，最终测试执行机构是否能够按照要求执行动作。在整个调试过程中，需要注意安全，避免触电或机械伤害。

角行程电动执行机构通常由三个部分组成:行程开关、转换器和电机。

接线方式如下:

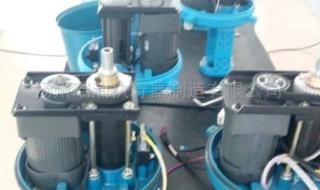

直行程电动执行器

1. 行程开关:通常由三个接线柱组成,分别连接电源正极、负极和地线。当行程开关处于断开状态时,电源正极和负极相连,地线不相连;当行程开关处于闭合状态时,电源负极和地线相连,电源正极不相连。

2. 转换器:转换器通常由三个接线柱和三个接线孔组成,分别连接电源正极、负极和电机正极、负极。当需要将电机输出转矩转换为力矩时,需要将电机正极和负极接线柱连接,转换器正极和负极接线孔连接。当不需要转换时,可以将转换器正极和负极接线孔连接,电机正极和负极接线柱连接。

3. 电机:电机通常由四个接线柱和四个接线孔组成,分别连接电源正极、负极、正极和地线。当需要控制电机转速时,可以将正极和负极接线柱连接,地线不连接;当需要控制电机力矩时,可以将正极和负极接线柱连接,电机正极和负极接线孔连接。

直行程电动执行器

需要注意的是,角行程电动执行机构的接线方式可能因不同的产品而异,因此在使用前最好查阅相关的产品手册或咨询专业人士。

1、1）当执行器与阀门连接组合好后，通过菜单操作将执行机构的作用方式设置为“反作用”（默认方式为“反作用”），返回主菜单；用手动（或控制器的手/自动操作键方式）将阀门开启（将阀芯向上至全开位置），调整齿条板上的凸块直到听见上限位开关“咔哒”声。

2、　　

3、　　（2）用手动（或者控制器的手/自动操作键方式）将阀门关闭（将阀芯向下至全关位置），调整齿条板上的凸块直到听见下限位开关“咔哒”声。同时通过菜单切换到“整定”，再将电位器旋转使LCD显示器“当前位置”显示为0.1%~5.0%之间任意数值后，将电位器齿轮与齿条板齿合上即可
