一、涡街流量计与流量积算仪怎么接线1、三根线，如果电源在流量积算仪上，一根电源正，一根电源0V，一根脉冲。如果电源不在积算仪上，将积算仪上的脉冲OV和电源的脉冲0V,接一块。2、涡街流量计是根据卡门（Karman）涡街原理研究生产的，主要用

一、涡街流量计与流量积算仪怎么接线

1、

三根线，如果电源在流量积算仪上，一根电源正，一根电源0V，一根脉冲。如果电源不在积算仪上，将积算仪上的脉冲OV和电源的脉冲0V,接一块。

2、

涡街流量计是根据卡门（Karman）涡街原理研究生产的，主要用于工业管道介质流体的流量测量，如气体、液体、蒸汽等多种介质。其特点是压力损失小，量程范围大，精度高，在测量工况体积流量时几乎不受流体密度、压力、温度、粘度等参数的影响。无可动机械零件，因此可靠性高，维护量小。仪表参数能长期稳定。涡街流量计采用压电应力式传感器,可靠性高，可在-20℃～+250℃的工作温度范围内工作。有模拟标准信号，也有数字脉冲信号输出，容易与计算机等数字系统配套使用，是一种比较先进、理想的测量仪器。

3、

涡街流量计也称之为旋涡流量计或卡门涡街流量计。综合吸收发达国家先进技术和总结多年研究生产经验的基础上进行精心设计的产品，实现了产品智能化、标准化、系列化、通用化、生产模具化、确保产品质量的美观性。该产品具有电路先进、功耗微低、量程比宽、结构简单、阻力损失小、坚固耐用、用途广、使用寿命长、工作稳定、便于安装调试等特点。

二、常用的空气流量计有哪几种

1、常用的空气流量计有：叶片式空气流量计，卡门旋涡式空气流量计，热线式空气流量计，热膜式空气流量计。空气流量计是根据法拉第电磁感应定律进行流量测量的流量计。空气流量计的优点是压损极小，可测流量范围大。空气流量计最大流量与最小流量的比值一般为20：1以上，适用的工业管径范围宽，最大可达3m，输出信号和被测流量成线性，精确度较高，可测量电导率≥1μs/cm的酸、碱、盐溶液、水、污水、腐蚀性液体以及泥浆、矿浆的流体流量。

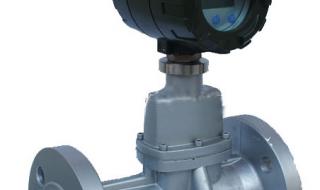

旋涡流量计

2、但空气流量计不能测量气体、蒸汽以及纯净水的流量。

三、如何检测涡街流量计的旋涡频率

超声波旋涡流量计也不能用于被测介质有明显脉动的场合，如往复压缩机出口的流体，因为它对小流量有很高的敏感度。

旋涡流量计

涡街流量计旋涡频率的检测方法主要有以下两种。方式一：检测旋涡发生时的流速变化，采用热敏元件、超声波束等，旋涡发生体可以是实心圆柱、矩形柱、三角柱及T形复合柱。方式二：检测旋涡发生时的压力变化，采用应变元件、压电元件、振动磁敏传感器、光电元件、弹性元件／电容元件、弹性元件／压电元件等。旋涡发生体可以是空心圆柱、三角柱、T形柱及各种复合柱。热敏检测元件灵敏度高，适用于较低温度(
