cad布局画图完整步骤 cad布局教程

2026-01-18 18:241051 律惜玉
一、cad布局画图完整步骤步骤/方式一1、首先，我们先在电脑上，打开AutoCAD软件，进去之后我们就可以看到下方的布局，点击进入布局。步骤/方式二2、进入布局后，可以输入MV进入视口命令进入编辑状态，也可直接双击视口进入编辑模式。步骤/方

一、cad布局画图完整步骤

步骤/方式一

1、首先，我们先在电脑上，打开AutoCAD软件，进去之后我们就可以看到下方的布局，点击进入布局。

步骤/方式二

2、进入布局后，可以输入MV进入视口命令进入编辑状态，也可直接双击视口进入编辑模式。

步骤/方式三

3、进入布局编辑模式，就可以正常画图了。

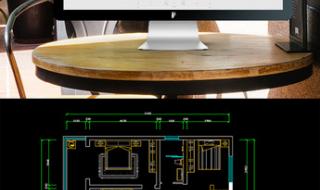

cad布局教程

步骤/方式四

4、画完图之后，双击视口外空白处就可以退出编辑，返回视图还是可以看到在布局中画的图。

二、cad设置布局图的两种方法

　cad设置布局的方法：

　　第一步：新建视口

　　将【模型】窗口切换成【布局】窗口

　　将我们已经绘制好的标准图框拖到布局里面(此处我用A3图框为例，图幅尺寸为420mm×297mm)。

　　单击【视图】-【视口】-【新建视口】命令，弹出【新建视口】对话框，单击【确定】，然后在桌面的空白处画一个矩形框，一个新的视口就建立了。

　　第二步：调整视口的比例

　　在cad工具栏右上角空白处单击右键--单击ACAD--单击视口前的正方形，就弹出了视口编辑工具栏。

　　再根据需要依次调整每个视口的比例，这一操作需要多试几次才能找到最佳的比例。根据我们图纸的大小选择合适的比例，一般我们常用的cad出图比例为：

　　平面图、立面图、剖面图 ：一般 1:100 1:150 甚至1:200 都可以

　　总平面图 一般 ：1:500 1:750 1:1000 甚至1:2000都可以详图一般 ：1:20 1:50其实比例并没有很严格的限制，只要准确实用，比例尺标注清楚就可以了。

　　检验视口比例是否设置成功

　　第三步：排版

　　将调整好比例的视口，全部放到A3图框中。排版时可以适当调动每个视口的大小，直到所有视口都在图框中为止，且图形全部都能清楚的显示出来。

　　

看了“cad如何设置布局”的人还看了：

1.cad怎样设置布局

2.cad布局设置

3.cad怎么在布局里改图

4.cad怎么把画好的图放到布局里去

cad布局教程

三、cad布局画图步骤

CAD用布局画图的具体操作步骤如下：

1、首先我们打开电脑里的CAD软件打开模型里面的图纸。

2、然后我们打开布局，键入MV命令。

3、输入mv命令以后，我们按住鼠标左键在画图界面上拉出一个框。

4.、然后我们双击框内空白部分，即可进入布局窗口。

5、进入以后，我们在命令栏键入Z命令，创建合适比例窗口。

6、输入合适的比例，将需要在布局中显示的内容拖至合适的位置，切记以后键入比例的布局窗口，不能使用鼠标滚轮拖动，使用鼠标滚轮会使得内容被放大或者缩小。

7、完成操作以后，双击窗口外内容，即可退出布局编辑，如图所以坐标系脱离窗口显示，通过以上步骤即可解决CAD用布局如何画图的问题。

四、cad分区布局

你好，CAD分区布局指的是将CAD软件中的绘图区域分成不同的区域，以便更高效地完成绘图任务。常见的CAD分区布局有以下几种：

1. 单窗口布局：所有的CAD绘图区域都在一个窗口中，适合小型项目或简单的绘图任务。

2. 双窗口布局：将CAD绘图区域分成两个窗口，一个用于绘图，另一个用于查看或浏览其他文档。

3. 多窗口布局：将CAD绘图区域分成多个窗口，每个窗口可以用于不同的绘图任务，可以提高工作效率。

4. 工具栏布局：在CAD绘图区域周围添加多个工具栏，方便用户在绘图时快速选择需要的工具。

5. 自定义布局：用户可以根据自己的需要自定义CAD绘图区域的布局，将不同的工具和窗口组合起来，以便更高效地完成绘图任务。

五、cad怎么调整布局

1、1打开文件。

2、2执行【插入】/【布局】/【新建布局】命令。

3、3接着在命令行中输入新布局名称圆形，按【Enter】键确认。

4、4创建完毕后，切换至【圆形】布局空间。

5、5单击图样空间中的视口边界，四个角点上出现夹点，拖动夹点进行调整，

6、6调整视口边界到充满整个打印边界，

7、7双击视口内任意地方，在命令行输入ZOOM，调整【缩放】命令，使所有的图形对象充满整个视口，并调整图形到合适位置。

8、8完成布局的调整，
