一、温度变送器原理

1、温度变送器是一种用于测量和传递温度信号的电子设备。其原理基于温度传感器（通常是热电偶或热敏电阻）和信号转换电路的组合。

2、以下是温度变送器的工作原理：

3、温度传感器：温度传感器是温度变送器的核心部件，用于直接测量环境或物体的温度。常见的温度传感器包括热电偶和热敏电阻。

4、热电偶：热电偶由两种不同材料的导线连接而成，形成一个闭合电路。当两个接触点处温度不同时，会产生热电势差（即热电效应），通过测量这种电势差可以确定温度。

5、热敏电阻：热敏电阻的电阻值会随温度变化而变化。根据热敏材料的特性，可以通过测量电阻值来计算出温度。

6、信号转换电路：温度传感器测得的温度信号通常是微弱的电信号，需要经过信号转换电路进行放大和处理，以便能够传输和处理。

7、放大电路：信号转换电路中包含放大器，用于放大温度传感器输出的微弱信号，以提高信号的强度和可靠性。

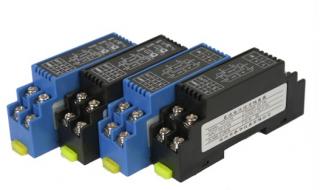

温度变送器

8、补偿电路：由于温度传感器自身存在一些误差和非线性特性，信号转换电路可能也会包含补偿电路，用于校正和修正温度传感器的输出，使其更加准确。

9、输出信号：信号转换电路将处理后的温度信号转换为标准化的输出信号，常见的输出信号有模拟信号（比如电流信号、电压信号）和数字信号（比如数字通信协议如4-20mA或Modbus）。这样的输出信号可以更方便地传输至控制室、计算机系统或其他数据采集设备。

二、一体化温度变送器闪烁咋回事

温度变送器应用的非常广泛，因为使用环境、现场、以及配套的仪表的千差万别，工程师、技术员或者维修人员在使用过程中遇到过各种各样的问题。在此，笔者结合多年的工作经验，简要地分析一下几个主要的引起温度变送器故障的原因。

1、温度传感器引起的故障

这是常见的也是好判断的故障。在使用过程中，一旦出现温度变送器输出异常，首先检查温度传感器是否出现故障。在温度变送器电路正常的情况下，有以下几种情况。

（1）温度传感器断路。温度变送器都有温度传感器熔断报警功能，此时无论变送器前端接的是热电阻还是热电偶，都会表现为变送器输出值小于标准信号即小于4mA。目前标准的熔断报警电流是3.75mA,当测试温度变送器输出时，万用表显示的电流值为3.75mA,同时变送器模块的红灯闪烁，即可判定温度传感器断路，更换前端的探头即可解决。

有的客户因为上位仪表的差异，对熔断报警电流有特殊要求的，厂家是可以定制的，比如要求熔断报警电流小于3mA的，在保证精度的情况下可以做到2.95mA，甚至更低。

（2）温度传感器短路。此时温度变送器输出的数值一般没有规律，是个异常值，可以理解成软件中的“乱码”。事实上由于温度传感器短路的原因，经过恒流源激励后流入单片机的电压有可能是个异常的电压值，再经过系列的AD转换、放大、DA转换，终输出的就是一个非正常的数值。如果前端电路处理得好，温度变送器模块不会损坏，处理不好的电路就会损坏模块。

三、温度控制系统常用的3种变送器

1、温度控制系统常用的三种变送器分别是热电偶、热电阻和红外线温度传感器。

2、热电偶是一种常用的温度传感器，其原理是利用两种不同金属相接时形成的热电效应产生电信号，从而测量温度。

3、热电阻则是一种电阻温度传感器，其原理是利用导体随温度升高而增加的电阻来测量温度，常用的热电阻材料是铂金。

4、红外线温度传感器则是以红外线能量测量物体表面温度的非接触式温度传感器，适用于对高温的测量和控制。这三种变送器在工业温度控制中均有广泛应用。

四、k型温度变送器如何选择

1、选择K型温度变送器需要根据其测量范围、精确度、稳定性、防护等级等因素进行考虑。需确定测量温度范围，并根据需要选择相应的精度等级，同时也要考虑到变送器的长期稳定性和可靠性，防护等级要符合使用环境要求。

2、另外，还需了解变送器信号输出方式，通常有模拟信号输出和数字信号输出两种，根据实际需求选择适合的信号输出方式。

温度变送器

五、温度变送器的符号

在自动化仪表方面，温度变送器通常用TT来表示。温度变送器是一种能将温度变量转换为可传送的标准信号的仪器。它使用热电偶或热电阻作为测温元件，将这些元件的输出信号经过稳压滤波、运算放大、非线性校正、V/I转换、恒流及反向保护等电路处理后，转换成与温度成线性关系的4～20mA电流信号、0-5V/0-10V电压信号，或者RS485数字信号输出。
