箱式变电站需要遵循哪些设计规范箱式变电站

2026-01-19 02:475570 咎素昕

一、箱式变电站需要遵循哪些设计规范箱式变电站用于高层住宅，豪华别墅，广场公园，居民小区，中小型工厂，矿山、油田，以及临时施工用电等场所，作配电系统中接受和分配电能之用。符合GB/T17467《高压/低压预装式变电站》的标准和SD320《箱式

一、箱式变电站需要遵循哪些设计规范

箱式变电站用于高层住宅，豪华别墅，广场公园，居民小区，中小型工厂，矿山、油田，以及临时施工用电等场所，作配电系统中接受和分配电能之用。符合GB/T17467《高压/低压预装式变电站》的标准和SD320《箱式变电站技术条件》。

箱式变电站占地面积小，箱式变电站占地面积仅为5~6㎡，甚至可以减少3~3.5㎡。适合于在负荷密集的工矿企业、港口和居民住宅小区等场所，可以使高电压供电延伸到负荷中心，减少低压供电半径，降低损耗。低压供电线路较少，为4~6路。缩短现场施工周期，投资少。

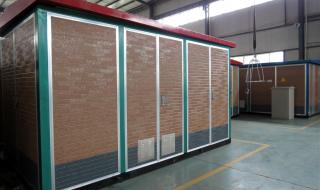

箱式变电站

扩展资料：

箱式变电站设置要求规定：

1、箱式变电站以自然风循环冷却为主，在其周围不能违章堆物，尤其是变压器室门不应堵塞，还应经常清除百叶窗通风孔上附着物，以确保所有电气设备不超过最大允许温度。

2、低压断路器跳闸后，应检查跳闸原因后方可试送。若送不成功必须彻底寻找故障原因，排除后才能送电，防止事故扩大。

3、箱式变电站与接地网必须有两处可靠的连接。箱式变电站运行后，应经常检查接地连接处，因不松动、无锈蚀。定期测量接地电阻值，接地电阻应不大于4Ω。

二、10KV箱式变电站国家标准

1、不同的东西密度不同质量也不同。例如水：水是液体,水的密度随温度升高而减小。水的密度在3.98°C时最大，为1*103kg/m3，水在0°C时，密度为0.99987x103 kg/m3，一般取1g/m3作为水的密度计算。

2、所以如果我们拿KV箱式变电站来举例，那么10升的KV箱式变电站国家标准就是等于10公斤

三、400箱式变电站多少重

由于每个厂的设计不一样，干变的绝缘等级不一样，型号及损耗标准不一样。所以都会有出入。下面给你两个产品参考，一个是比较重的，一个比较轻的，干式变压器重量应该在这个范围内。

1、SC（B）10-2500/10（环氧树脂干变）的重量为：7005kg（江苏中电产品样本）。

2、SC（B）10-2500/10（环氧树脂干变）的重量为：6940kg（昆明赛格迈产品样本）。

3、C级绝缘（最高运行温度达220度），立体卷铁心，敞开式干变（比较新的一种产品，也是重量比较轻的一种产品）：SG（B）-2500/10的重量为：4300kg（广东海鸿产品样本）。

4、如果你喜欢那家的干变，你可以直接进他们的网站查询。

四、箱式变电站（简称：箱变）它的送电顺序是什么

先检查各个室比如高低压所有开关必需是断开状态，变压器室检查，先送进线柜再送出线柜，具体看符合开关上操作说明

五、箱式变压器与箱式变电站的区别

1、箱式变电站：又叫预装式变电所或预装式变电站。是一种高压开关设备、配电变压器和低压配电装置，按一定接线方案排成一体的工厂预制户内、户外紧凑式配电设备，即将变压器降压、低压配电等功能有机地组合在一起，安装在一个防潮、防锈、防尘、防鼠、防火、防盗、隔热、全封闭、可移动的钢结构箱，特别适用于城网建设与改造，是继土建变电站之后崛起的一种崭新的变电站。

2、箱式变电站适用于矿山、工厂企业、油气田和风力发电站，它替代了原有的土建配电房，配电站，成为新型的成套变配电装置。箱式变压器：箱式变压器作为整套配电设备，其是由变压器、高压电压控制设备、低压电压控制设备有机组合而成。

箱式变电站

3、其基本原理在于，通过压力启动系统、铠装线、变电站全自动系统、直流点和相应的技术设备，按照规定顺序进行合理的装配，并将所有的组件安装到特定的防水、防尘与防鼠等完全密封的钢化箱体结构中，从而形成的一种特定变压器。目前，箱式变压器已经被广泛应用到电力工程施工之中。区别：箱式变电站和箱式变压器都是一种配电设备叫各地叫法不同。
