指北针使用方法 指北针用法

2026-01-19 20:508000 终秋玉
一、指北针使用方法1.测方位角：展开指北针，转动方位框使方位玻璃上的（N）字与方向指标相对正，左手托平指北针，放下反字表牌（要放平到位），将平视镜斜放（45o）单眼通过照门和准星瞄向目标，从平视镜反射看到磁针N极所对反字表牌上方位分划，既可

一、指北针使用方法

1.测方位角：


展开指北针，转动方位框使方位玻璃上的（N）字与方向指标相对正，左手托平指北针，放下反字表牌（要放平到位），将平视镜斜放（45o）单眼通过照门和准星瞄向目标，从平视镜反射看到磁针N极所对反字表牌上方位分划，既可读出目标方位角，然后用右手转动方位框使方位玻璃上的（N）字与磁针N极对准，此时方向指标与方位玻璃（N）字所夹之角即为目标方位角（按顺时针方向计算）。

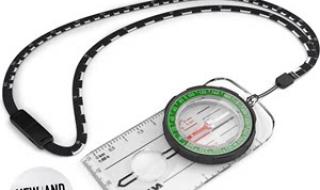

指北针用法


在侧尺零刻度处设有挂钩，以便于图上作业，图上作业时，用正字表牌。


打开指北针，标定好地图（测距时可不标定地图），在图上基准点处插一扎针，挂钩挂在扎针上，转动指北针，使侧尺边切于目标点，即可判读出基准点至目标点的方位角。

2.标定地图：


展开指北针，转动方位框，使方位框上的（N)字与方向指标对准（注意磁偏角的修正），将指北针平放在地图上，准星一端朝向地图北极，使坐标梯尺长与地图磁子午线相切，转动地图使磁针N极对准方位玻璃上的（N)字，此时地图即已标定。

二、指北针量距离口诀

1、用指北针量取距离的方法：

指北针用法

2、1，用测绘尺直接量算图上距离

3、2，用里程计量读图上距离

4、（1〉先将红色指针归“0”；

5、（2）平持仪器，把里程计测轮轻放在起点上，沿所量取的路线向前滚动至终点；

6、（3）根据指针在比例尺上所指的刻线，即可直接读出相应的实地距离。例如在1：50000地图上由甲点量至乙点，仪器表盘上l；50000比例尺指的是14个刻线，则甲乙两点间的实地距离为7公里。者在l：100000地图上量得14个刻线，则甲乙两点间的距离为14公里。另外，与有相应比例的（如1：25000）或成倍比例（如1：20000及l∶500000）的地图也可经换算量读之。

7、3，用距离估定器概略测定现地目标的距离 .仪器上距离估定器两尖端的间隔为照准与准星间距离的l／10，利用相似三角形关系，就可测定现地目标的距离。

8、（l）已知两目标（物体）与所在点距离，求此两目标（物体）之间的间隔，可用下列公式：

9、两目标之间的间隔＝两目标与站立点间的距离×1／10

三、指北针怎么使用

使用方法如下:

1、指北针归零

（1）将指北针水平放置。

（2）将环外的北方零刻度与环内的指针指示北方的位置重叠，即可将指北针归零。

2、方向定位

（1）目标方位角：测量目标方位角时，必须现场的北方与地图的方格北平行，然后指北针的红色进行线对准目标地，读出目标与方格北的角度并校正地图的方位偏差角，即为目标方位角。

（2）定向线交会法：利用两个地图之已知点各自测量另一个地图之未知点的目标方位角，此两目标方位角之延伸线必交会於此未知点。

四、cad2016如何插入指北针

1、在 CAD 2016 中插入指北针需要按照以下步骤执行：

2、打开您要在其中插入指北针的 CAD 图纸。

3、在“插入”选项卡中，单击“图像”按钮下的“指北针”命令。

4、接下来会弹出一个对应的“指北针”对话框，您可以选择所需的效果并指定所需要的方位信息如图例/名称等内容作为细节描述。

5、点击“确定”后，在 CAD 绘图区域中移动光标以放置所创建的指北针图标。 并用颜色属性 对指北针进行进一步配置。

6、如需调整指北针的大小或者缩放比例，请使用您的偏好调整 CAD 布局和界面所特有的大小参数。

7、最后保存您的 CAD 文件，您的新指北针已经嵌入到了所需位置并作为图层信息录入系统存档此次操作。

8、注意： 指北针作为通信设备中的重要组成部分。如果翻译有误 或严重不符合技术要求，则不能得到理想视觉展示效采用需要重新按照这种方法编辑并重新确定样式。同时，推荐开始之前先做好目标排版样式原型或预处理工作，从而保存时间并提高效率。

五、wps文档怎么插入指北针

wps文档插入指北针方法如下：

1、依次点击“基本形状”→选中椭圆→调整为正圆形。

2、依次点击“基本形状”→选中等腰三角形→调整等腰三角形的高和宽。

3、移动等腰三角形后使等腰三角形的两个底角落在圆上即可。

4、选中圆上的等腰三角形，单击鼠标右键→点击“设置自选图形格式”。

5、在填充颜色中设置为“黑色”，将线条颜色设置为“无线条颜色”→选中高度调至为2/5的等腰三角形。

6、将高度调至为2/5且“无线条颜色”的等腰三角形移动至填充色为黑色的大等腰三角形底部。

7、插入一个横排的文本框并键入文字“北”→选中文本框。

8、为了更好地整体移动、复制该指北针标识，可依次将圆、黑色等腰三角形、白色等腰三角形、文本框选中后单击鼠标右键→点击组合即可。
